Docker Swarm Visualizer – Interface Web
Déploie une interface web en une commande pour visualiser en temps réel l’état de ton cluster Docker Swarm.
Contexte
Quand tu gères un cluster Docker Swarm multi-nœuds, il est essentiel d’avoir une vue d’ensemble de l’état des services et des conteneurs. Le Swarm Visualizer d’Alex Ellis fournit exactement ça.
Installation
</p>
<h1>Vérifier l'état du cluster</h1>
<p>pi@pi4node001:~ $ docker node ls<br />
ID HOSTNAME STATUS AVAILABILITY MANAGER STATUS ENGINE VERSION<br />
ppyfmhdq6p4xpflqj17eay2cm * pi4node001 Ready Active Leader 20.10.5<br />
pwsktgnu30hvtx5zkgsz4ay2v pi4node002 Ready Active 20.10.5<br />
zmt3lly41a9ultipey0p42oor pi4node003 Ready Active 20.10.5<br />
ushbeebwkt20orsg29uhy8420 pi4node004 Ready Active 20.10.5</p>
<h1>Déployer le visualizer</h1>
<p>docker service create<br />
--name viz<br />
--publish 8080:8080/tcp<br />
--constraint node.role==manager<br />
--mount type=bind,src=/var/run/docker.sock,dst=/var/run/docker.sock<br />
alexellis2/visualizer-arm:latest</p>
<h1>Vérifier le déploiement</h1>
<p>docker service ls<br />
ID NAME MODE REPLICAS IMAGE PORTS<br />
ki6uzmz4myuu viz replicated 1/1 alexellis2/visualizer-arm:latest *:8080->8080/tcp<br />
Utilise alexellis2/visualizer-arm:latest pour Raspberry Pi. Pour x86, utilise dockersamples/visualizer.
Accès
Une fois déployé, accède à l’interface via: http://IP_MANAGER:8080
L’interface affiche en temps réel:
- 📊 Tous les nœuds du cluster
- 🐳 Les conteneurs sur chaque nœud
- 📈 L’état des services
- 🔄 Les mises à jour en live
Performance

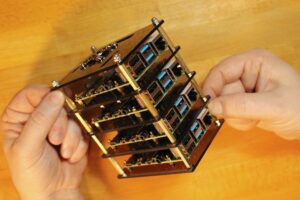

Docker Swarm est significativement moins gourmand en ressources que K3s, ce qui est idéal pour des clusters Raspberry Pi.
Configuration Avancée
Persistence des Données
Pour sauvegarder l’état du visualizer:
<br />
docker service create<br />
--name viz<br />
--publish 8080:8080/tcp<br />
--constraint node.role==manager<br />
--mount type=bind,src=/var/run/docker.sock,dst=/var/run/docker.sock<br />
--mount type=volume,src=viz-data,dst=/data<br />
alexellis2/visualizer-arm:latest<br />Mise à Jour
</p>
<h1>Mettre à jour l'image</h1>
<p>docker service update<br />
--image alexellis2/visualizer-arm:latest<br />
viz</p>
<h1>Vérifier le rollout</h1>
<p>docker service ps viz<br />Troubleshooting
Symptôme: Le service ne démarre pas ou redémarre en boucle.
Solutions:
- Vérifier que Docker socket est accessible:
ls -la /var/run/docker.sock - Vérifier les logs:
docker service logs viz - S’assurer que le port 8080 est libre:
netstat -tulpn | grep 8080
